2. Frida-gum - Interceptor (Native 훅)

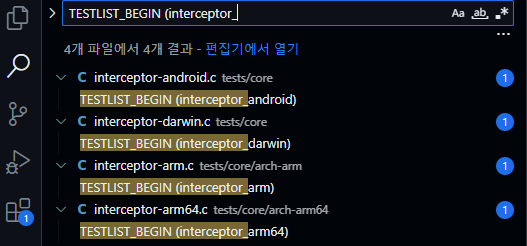

1TESTLIST_BEGIN (interceptor_arm64)
2  TESTENTRY (attach_to_thunk_reading_lr)
3  TESTENTRY (attach_to_function_reading_lr)
4TESTLIST_END ()

 1TESTCASE (attach_to_function_reading_lr)
 2{
 3  const gsize code_size_in_pages = 1;
 4  gsize code_size;
 5  GumEmitLrFuncContext ctx;
 6
 7  code_size = code_size_in_pages * gum_query_page_size ();
 8  ctx.code = gum_alloc_n_pages (code_size_in_pages, GUM_PAGE_RW);
 9  ctx.run = NULL;
10  ctx.func = NULL;
11  ctx.caller_lr = 0;
12
13  // 1. 메모리 패치 함수. code의 위치에 size만큼 보호를 해제하고
14  // code 주소와 변경할 데이터를 ctx로 전달받아 gum_emit_lr_func을 적용한다.
15  // gum_emit_lr_func: 테스트용 코드를 패치하는 함수
16  gum_memory_patch_code (ctx.code, code_size, gum_emit_lr_func, &ctx);
17
18  // 2. 함수가 잘 패치됐는지 확인.
19  // ctx.run() 을 실행한 리턴값 (x0)와 패치 당시 ctx.caller_lr 값이 동일한지 검사
20  // 아래에서 gum_emit_lr_func 함수를 보면 왜 이런 작업을 하는지 알 수 있다.
21  g_assert_cmphex (ctx.run (), ==, ctx.caller_lr);
22
23  // 3. ctx.func을 후킹해서 테스트용 onEnter, onLeave 리스너 연결
24  interceptor_fixture_attach (fixture, 0, ctx.func, '>', '<');
25  // 함수를 실행해보고 함수 실행 결과가 정상적인지 확인한다. 후킹했기 때문에 달라진다.
26  g_assert_cmphex (ctx.run (), !=, ctx.caller_lr);
27  // 테스트용 리스너가 정상적으로 동작했는지 확인한다.
28  g_assert_cmpstr (fixture->result->str, ==, "><");
29
30  // 4. 테스트 완료 후 인터셉터에 모든 리스너 detach
31  interceptor_fixture_detach (fixture, 0);
32  gum_free_pages (ctx.code);
33}

 1static void
 2gum_emit_lr_func (gpointer mem,
 3                  gpointer user_data)
 4{
 5  GumEmitLrFuncContext * ctx = user_data;
 6  GumArm64Writer aw;
 7  const gchar * func_start = "func_start";
 8
 9// arm64 writer 초기화. mem 부터 writing 한다는 의미
10  gum_arm64_writer_init (&aw, mem);
11  aw.pc = GUM_ADDRESS (ctx->code);
12// ctx->run에 현재 명령어를 쓰고있는 함수주소 서명후 추가
13// (내부에서 ptrauth_sign_unauthenticated 호출)
14  ctx->run = gum_sign_code_pointer (GSIZE_TO_POINTER (aw.pc));
15// push fp, lr
16  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X19, ARM64_REG_LR);
17// bl "func_start" (아래에서 label 푸시함)
18// bl로 점프해서 런타임에는 이 다음 명령어 주소가 lr이 된다.
19  gum_arm64_writer_put_bl_label (&aw, func_start);
20// pc의 주소(현재 쓰고있는 메모리영역)을 저장한다.
21  ctx->caller_lr = aw.pc;
22// pop fp, lr; ret;
23  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X19, ARM64_REG_LR);
24  gum_arm64_writer_put_ret (&aw);
25
26// ctx->func 에 현재 writer의 pc 주소를 저장
27// "func_start" label 부터 함수가 시작된다는 뜻
28  ctx->func = GSIZE_TO_POINTER (aw.pc);
29// "func_start" 레이블 추가 및 레지스터 저장, nop, 복원 후 리턴
30  gum_arm64_writer_put_label (&aw, func_start);
31  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X19, ARM64_REG_X20);
32  gum_arm64_writer_put_nop (&aw);
33  gum_arm64_writer_put_nop (&aw);
34// mov X0, LR; pop fp, lr; ret;
35// X0에 현재 LR을 넣고 리턴한다.
36// ctx->run() 의 리턴값은 LR(위에서 bl점프 전 명령어 다음 주소)
37// ctx->run() == ctx->caller_lr
38  gum_arm64_writer_put_mov_reg_reg (&aw, ARM64_REG_X0, ARM64_REG_LR);
39  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X19, ARM64_REG_X20);
40  gum_arm64_writer_put_ret (&aw);
41
42  gum_arm64_writer_clear (&aw);
43}

 1static void
 2android_listener_context_on_enter (AndroidListenerContext * self,
 3                                   GumInvocationContext * context)
 4{
 5  g_assert_cmpuint (gum_invocation_context_get_point_cut (context), ==,
 6      GUM_POINT_ENTER);
 7// enter_char 를 문자열에 붙이기
 8  g_string_append_c (self->fixture->result, self->enter_char);
 9
10  self->last_seen_argument = (gsize)
11      gum_invocation_context_get_nth_argument (context, 0);
12  self->last_on_enter_cpu_context = *context->cpu_context;
13
14  self->last_thread_id = gum_invocation_context_get_thread_id (context);
15}
16
17static void
18android_listener_context_on_leave (AndroidListenerContext * self,
19                                   GumInvocationContext * context)
20{
21  g_assert_cmpuint (gum_invocation_context_get_point_cut (context), ==,
22      GUM_POINT_LEAVE);
23
24  g_string_append_c (self->fixture->result, self->leave_char);
25
26  self->last_return_value = gum_invocation_context_get_return_value (context);
27}
28
29static GumAttachReturn
30interceptor_fixture_try_attach (TestInterceptorFixture * h,
31                                guint listener_index,
32                                gpointer test_func,
33                                gchar enter_char,
34                                gchar leave_char)
35{
36  GumAttachReturn result;
37  ListenerContext * ctx;
38
39  ctx = h->listener_context[listener_index];
40  if (ctx != NULL)
41  {
42    listener_context_free (ctx);
43    h->listener_context[listener_index] = NULL;
44  }
45
46  ctx = g_slice_new0 (ListenerContext);
47
48  ctx->listener = test_callback_listener_new ();
49  ctx->listener->on_enter =
50      (TestCallbackListenerFunc) listener_context_on_enter;
51  ctx->listener->on_leave =
52      (TestCallbackListenerFunc) listener_context_on_leave;
53  ctx->listener->user_data = ctx;
54
55  ctx->fixture = h;
56  ctx->enter_char = enter_char;    // '>'
57  ctx->leave_char = leave_char;    // '<'
58
59  result = gum_interceptor_attach (h->interceptor, test_func,
60      GUM_INVOCATION_LISTENER (ctx->listener), NULL);
61  if (result == GUM_ATTACH_OK)
62  {
63    h->listener_context[listener_index] = ctx;
64  }
65  else
66  {
67    listener_context_free (ctx);
68  }
69
70  return result;
71}

1static void
2interceptor_fixture_detach (TestInterceptorFixture * h,
3                            guint listener_index)
4{
5  gum_interceptor_detach (h->interceptor,
6      GUM_INVOCATION_LISTENER (h->listener_context[listener_index]->listener));
7}

 1gboolean
 2gum_memory_patch_code (gpointer address,
 3                       gsize size,
 4                       GumMemoryPatchApplyFunc apply,
 5                       gpointer apply_data)
 6{
 7  gsize page_size;
 8  guint8 * start_page, * end_page;
 9  gsize page_offset, range_size;
10  gboolean rwx_supported;
11
12  address = gum_strip_code_pointer (address);
13// 메모리 페이지 사이즈 계산
14  page_size = gum_query_page_size ();
15  start_page = GSIZE_TO_POINTER (GPOINTER_TO_SIZE (address) & ~(page_size - 1));
16  end_page = GSIZE_TO_POINTER (
17      (GPOINTER_TO_SIZE (address) + size - 1) & ~(page_size - 1));
18  page_offset = ((guint8 *) address) - start_page;
19  range_size = (end_page + page_size) - start_page;
20// rwx 메모리 권한이 가능하거나, 서는 mprotect로 권한 설정 후 apply 적용
21// 일부 플랫폼에서는 WX를 같이 설정하지 못하게 하는 W^X 정책이 있는데,
22// 코드영역은 RX 권한이라 RW 권한으로 패치 후 나중에 다시 RX로 복원한다.
23  rwx_supported = gum_query_is_rwx_supported ();
24  if (rwx_supported || !gum_code_segment_is_supported ())
25  {
26    GumPageProtection protection;
27
28    protection = rwx_supported ? GUM_PAGE_RWX : GUM_PAGE_RW;
29
30    if (!gum_try_mprotect (start_page, range_size, protection))
31      return FALSE;
32
33    apply (address, apply_data);
34
35    gum_clear_cache (address, size);
36// rwx가 지원되지 않으면 RX 권한으로 복원
37    if (!rwx_supported)
38      if (!gum_try_mprotect (start_page, range_size, GUM_PAGE_RX))
39        return FALSE;
40  }
41  else
42  {
43// 코드 세그먼트 방식으로 패치한다. (주로 탈옥되지 않은 darwin 플랫폼 환경)
44// 임시 메모리 페이지 생성 후 기존 명령어를 복사하고 그 위치에 apply 를 적용한다
45// 이후 새로만든 임시 페이지를 원래 메모리에 리매핑 한다.
46    GumCodeSegment * segment;
47    guint8 * scratch_page;
48
49    segment = gum_code_segment_new (range_size, NULL);
50    scratch_page = gum_code_segment_get_address (segment);
51    memcpy (scratch_page, start_page, range_size);
52
53    apply (scratch_page + page_offset, apply_data);
54
55    gum_code_segment_realize (segment);
56    gum_code_segment_map (segment, 0, range_size, start_page);
57
58    gum_code_segment_free (segment);
59
60    gum_clear_cache (address, size);
61  }
62
63  return TRUE;
64}

 1GumAttachReturn
 2gum_interceptor_attach (GumInterceptor * self,
 3                        gpointer function_address,
 4                        GumInvocationListener * listener,
 5                        gpointer listener_function_data)
 6{
 7  GumAttachReturn result = GUM_ATTACH_OK;
 8  GumFunctionContext * function_ctx;
 9  GumInstrumentationError error;
10
11  gum_interceptor_ignore_current_thread (self);
12  GUM_INTERCEPTOR_LOCK (self);
13  gum_interceptor_transaction_begin (&self->current_transaction);
14  self->current_transaction.is_dirty = TRUE;
15// 1. 후킹하려는 함수의 실제 포인터를 구한다.
16// sdk 29 (AOS 10) 이상 일때만 후킹 대상 함수 주소에 페이지단위로 RWX 권한 추가.
17// gum_softened_code_pages : 권한이 변경된 코드페이지 관리용 테이블 (중복방지)
18// 만약 인자로 전달한 function_address 가 가리키는 코드가 간접참조 코드라면,
19// 참조하는 주소도 재귀적으로 적용해서 실제 function_address 리턴
20  function_address = gum_interceptor_resolve (self, function_address);
21// 2. DEFAULT 타입으로 함수 후킹을 설정하고 타겟 함수 컨텍스트 반환
22// 아래에서 자세히 설명
23  function_ctx = gum_interceptor_instrument (self, GUM_INTERCEPTOR_TYPE_DEFAULT,
24      function_address, &error);
25  if (function_ctx == NULL)
26    goto instrumentation_error;
27
28// 3. 같은 리스너가 이미 있는지 확인하고, 없으면 추가
29  if (gum_function_context_has_listener (function_ctx, listener))
30    goto already_attached;
31  gum_function_context_add_listener (function_ctx, listener,
32      listener_function_data);
33
34  goto beach;
35
36instrumentation_error:
37  {
38    switch (error)
39    {
40      case GUM_INSTRUMENTATION_ERROR_WRONG_SIGNATURE:
41        result = GUM_ATTACH_WRONG_SIGNATURE;
42        break;
43      case GUM_INSTRUMENTATION_ERROR_POLICY_VIOLATION:
44        result = GUM_ATTACH_POLICY_VIOLATION;
45        break;
46      case GUM_INSTRUMENTATION_ERROR_WRONG_TYPE:
47        result = GUM_ATTACH_WRONG_TYPE;
48        break;
49      default:
50        g_assert_not_reached ();
51    }
52    goto beach;
53  }
54already_attached:
55  {
56    result = GUM_ATTACH_ALREADY_ATTACHED;
57    goto beach;
58  }
59beach:
60  {
61// 4. 예약했던 작업을 적용하고, 데이터 정리하는 등 트랜젝션을 끝낸다.
62    gum_interceptor_transaction_end (&self->current_transaction);
63    GUM_INTERCEPTOR_UNLOCK (self);
64    gum_interceptor_unignore_current_thread (self);
65
66    return result;
67  }
68}

 1static GumFunctionContext *
 2gum_interceptor_instrument (GumInterceptor * self,
 3                            GumInterceptorType type,
 4                            gpointer function_address,
 5                            GumInstrumentationError * error)
 6{
 7  GumFunctionContext * ctx;
 8
 9  *error = GUM_INSTRUMENTATION_ERROR_NONE;
10// 1. function_by_address 해시테이블에서 함수 컨텍스트 객체를 검색한다.
11// 후킹이 처음인 경우 해시테이블에는 없을 것이다.
12  ctx = (GumFunctionContext *) g_hash_table_lookup (self->function_by_address,
13      function_address);
14  if (ctx != NULL)
15  {
16    if (ctx->type != type)
17    {
18      *error = GUM_INSTRUMENTATION_ERROR_WRONG_TYPE;
19      return NULL;
20    }
21    return ctx;
22  }
23
24// 2. 후킹 백엔드가 아직 없는 경우 백엔드도 생성한다.
25// 이 백엔드는 아키텍쳐별로 구현된 _GumInterceptorBackend 구조체이며,
26// 코드 삽입을 위한 writer, relocator, allocator, mutex, thunk 등이 포함된 구조체이다.
27  if (self->backend == NULL)
28  {
29    self->backend =
30        _gum_interceptor_backend_create (&self->mutex, &self->allocator);
31  }
32// 3. 후킹할 함수의 컨텍스트를 생성한다.
33// 함수의 후킹 상태를 저장하는 컨텍스트이며,
34// 후킹이 완료될때 해시테이블에 저장하기 때문에 후킹 함수마다 컨텍스트는 하나만 생성된다.
35  ctx = gum_function_context_new (self, function_address, type);
36// 4. 트램폴린을 생성하는데, 코드서명 강제화 여부에 따라 트램펄린 방식이 달라진다.
37// 필요하다면 deflector 코드도 생성한다.
38// 자세한 내용은 아래의 함수 분석 글 참고
39  if (gum_process_get_code_signing_policy () == GUM_CODE_SIGNING_REQUIRED)
40  {
41    if (!_gum_interceptor_backend_claim_grafted_trampoline (self->backend, ctx))
42      goto policy_violation;
43  }
44  else
45  {
46    if (!_gum_interceptor_backend_create_trampoline (self->backend, ctx))
47      goto wrong_signature;
48  }
49// 5. 함수 컨텍스트를 해시테이블에 등록하고
50// 다음부터 같은 함수를 후킹할땐 이 컨텍스트를 리턴해준다.
51  g_hash_table_insert (self->function_by_address, function_address, ctx);
52
53// 6. 후킹 작업을 트랜잭션 단위로 관리하기 위한 스케줄링 함수
54// 후킹할 함수 컨텍스트에 gum_interceptor_activate 작업을 예약
55// gum_interceptor_activate 함수는 타겟 함수 코드를 변조하고 후킹을 활성화 하는 함수
56// 자세한 내용은 코드분석 확인
57  gum_interceptor_transaction_schedule_update (&self->current_transaction, ctx,
58      gum_interceptor_activate);
59
60  return ctx;
61
62policy_violation:
63  {
64    *error = GUM_INSTRUMENTATION_ERROR_POLICY_VIOLATION;
65    goto propagate_error;
66  }
67wrong_signature:
68  {
69    *error = GUM_INSTRUMENTATION_ERROR_WRONG_SIGNATURE;
70    goto propagate_error;
71  }
72propagate_error:
73  {
74    gum_function_context_finalize (ctx);
75
76    return NULL;
77  }
78}

 1static void
 2gum_interceptor_transaction_schedule_update (GumInterceptorTransaction * self,
 3                                             GumFunctionContext * ctx,
 4                                             GumUpdateTaskFunc func)
 5{
 6  guint8 * function_address;
 7  gpointer start_page, end_page;
 8  GArray * pending;
 9  GumUpdateTask update;
10// 페이지 주소 및 경계 설정. 함수를 페이지 단위로 호출예약 하기 위해.
11// 메모리 보호모드 설정이 페이지 단위로 되기 때문임
12  function_address = _gum_interceptor_backend_get_function_address (ctx);
13  start_page = gum_page_address_from_pointer (function_address);
14  end_page = gum_page_address_from_pointer (function_address +
15      ctx->overwritten_prologue_len - 1);
16
17// start_page에 대한 update_tasks가 남아있는지 조회
18  pending = g_hash_table_lookup (self->pending_update_tasks, start_page);
19  if (pending == NULL)
20  {
21// 없으면 새롭게 삽입함 (첫 리스트임)
22    pending = g_array_new (FALSE, FALSE, sizeof (GumUpdateTask));
23    g_hash_table_insert (self->pending_update_tasks, start_page, pending);
24  }
25
26// 함수 정보 저장
27  update.ctx = ctx;
28  update.func = func;
29  g_array_append_val (pending, update);
30// 함수의 끝이 다음페이지로 넘어가는 경우 다음 페이지에도 걸쳐서 테이블에 넣어둠
31// 메모리 보호가 페이지 단위이기 때문에 다음페이지에 정보를 중복해서 넣어야됨
32  if (end_page != start_page)
33  {
34    pending = g_hash_table_lookup (self->pending_update_tasks, end_page);
35    if (pending == NULL)
36    {
37      pending = g_array_new (FALSE, FALSE, sizeof (GumUpdateTask));
38      g_hash_table_insert (self->pending_update_tasks, end_page, pending);
39    }
40  }
41}

 1static void
 2gum_interceptor_activate (GumInterceptor * self,
 3                          GumFunctionContext * ctx,
 4                          gpointer prologue)
 5{
 6  if (ctx->destroyed)
 7    return;
 8
 9  g_assert (!ctx->activated);
10  ctx->activated = TRUE;
11
12  _gum_interceptor_backend_activate_trampoline (self->backend, ctx,
13      prologue);
14}

 1static void
 2gum_interceptor_transaction_end (GumInterceptorTransaction * self)
 3{
 4  ...
 5  addresses = g_hash_table_get_keys (self->pending_update_tasks);
 6
 7// 위에서 예약했던 작업들을 전부 실행하는 로직이다.
 8// 조건마다 코드가 조금씩 다르지만 큰 동작 자체는 동일하다.
 9  if (gum_process_get_code_signing_policy () == GUM_CODE_SIGNING_REQUIRED)
10  {
11    for (cur = addresses; cur != NULL; cur = cur->next)
12    {
13      gpointer target_page = cur->data;
14      GArray * pending;
15      guint i;
16// 해시테이블에서 pending 리스트 가져옴
17      pending = g_hash_table_lookup (self->pending_update_tasks, target_page);
18
19      for (i = 0; i != pending->len; i++)
20      {
21// 실제 예약됐던 pending 태스크 전부 실행
22        GumUpdateTask * update;
23        update = &g_array_index (pending, GumUpdateTask, i);
24        update->func (interceptor, update->ctx,
25            _gum_interceptor_backend_get_function_address (update->ctx));
26      }
27    }
28  }
29// 이 이후엔 그냥 완료된 태스크들 정리하는 과정이 포함된다.
30}

 1GumInterceptorBackend *
 2_gum_interceptor_backend_create (GRecMutex * mutex,
 3                                 GumCodeAllocator * allocator)
 4{
 5  GumInterceptorBackend * backend;
 6
 7  backend = g_slice_new0 (GumInterceptorBackend);    // 동적할당 후 0으로 초기화함
 8  backend->mutex = mutex;
 9  backend->allocator = allocator;
10
11  if (gum_process_get_code_signing_policy () == GUM_CODE_SIGNING_OPTIONAL)
12  {
13    gum_arm64_writer_init (&backend->writer, NULL);
14    gum_arm64_relocator_init (&backend->relocator, NULL, &backend->writer);
15
16    gum_interceptor_backend_create_thunks (backend);
17  }
18  return backend;
19}

 1static void
 2gum_interceptor_backend_create_thunks (GumInterceptorBackend * self)
 3{
 4  gsize page_size, code_size;
 5  GumMemoryRange range;
 6
 7  page_size = gum_query_page_size ();
 8  code_size = page_size;
 9// 1. 백엔드 구조체의 thunk에 메모리 할당 (mmap)
10  self->thunks = gum_memory_allocate (NULL, code_size, page_size, GUM_PAGE_RW);
11
12  range.base_address = GUM_ADDRESS (self->thunks);
13  range.size = code_size;
14  gum_cloak_add_range (&range);
15// 2. 위에서 할당한 메모리 공간에 get_emit_thunks 적용
16  gum_memory_patch_code (self->thunks, 1024,
17      (GumMemoryPatchApplyFunc) gum_emit_thunks, self);
18}

 1static void
 2gum_emit_thunks (gpointer mem,
 3                 GumInterceptorBackend * self)
 4{
 5  GumArm64Writer * aw = &self->writer;
 6
 7  self->enter_thunk = self->thunks;
 8  gum_arm64_writer_reset (aw, mem);
 9  aw->pc = GUM_ADDRESS (self->enter_thunk);
10  // 1. onEnter 코드로 가기 위한 준비코드 작성
11  gum_emit_enter_thunk (aw);
12  gum_arm64_writer_flush (aw);
13
14  self->leave_thunk =
15      (guint8 *) self->enter_thunk + gum_arm64_writer_offset (aw);
16  // 2. onLeave 코드로 가기 위한 준비코드 작성
17  gum_emit_leave_thunk (aw);
18  gum_arm64_writer_flush (aw);
19}

 1#define GUM_FRAME_OFFSET_CPU_CONTEXT 0
 2#define GUM_FRAME_OFFSET_NEXT_HOP \
 3    (GUM_FRAME_OFFSET_CPU_CONTEXT + sizeof (GumCpuContext))
 4#define G_STRUCT_OFFSET(struct_type, member) \
 5    ((glong) offsetof (struct_type, member))
 6
 7static void
 8gum_emit_enter_thunk (GumArm64Writer * aw)
 9{
10// 후킹용 함수 프롤로그 작성.
11// NEXTHOP 포인터 공간, CPU_CONTEXT 공간 만큼 추가 스택 공간 할당 후
12// 호출 전 레지스터를 저장하고 후킹 스크립트에서 접근할 수 있도록 하는 역할을 한다.
13// 프레임포인터 체인을 설정해서 콜스택 추적이 가능하도록 한다.
14  gum_emit_prolog (aw);
15
16//1. add x1,sp,OFFSET_CPU_CONTEXT(0)
17// X1 레지스터가 CPU_CONTEXT가 저장될 공간을 가리키도록 한다.
18  gum_arm64_writer_put_add_reg_reg_imm (aw, ARM64_REG_X1, ARM64_REG_SP,
19      GUM_FRAME_OFFSET_CPU_CONTEXT);
20
21//2. add x2,sp,G_STRUCT_OFFSET(GumCpuContext, lr)
22// X2 레지스터가 lr 주소를 가리키도록 한다.
23  gum_arm64_writer_put_add_reg_reg_imm (aw, ARM64_REG_X2, ARM64_REG_SP,
24      GUM_FRAME_OFFSET_CPU_CONTEXT + G_STRUCT_OFFSET (GumCpuContext, lr));
25
26//3. add x3,sp,sizeof(GumCpuContext)
27// X3 레지스터가 스택의 CPUCONTEXT 이후 주소를 가리키도록 한다.
28// NEXT_HOP 주소는 아래에서 call 하는 함수 인자로 전달돼서 함수 안에서 값이 세팅된다.
29  gum_arm64_writer_put_add_reg_reg_imm (aw, ARM64_REG_X3, ARM64_REG_SP,
30      GUM_FRAME_OFFSET_NEXT_HOP);
31
32//4. call _gum_function_context_begin_invocation(x17,x1,x2,x3)
33// _gum_function_context_begin_invocation 이 함수의 인자 레지스터와 함께 call 명령추가
34  gum_arm64_writer_put_call_address_with_arguments (aw,
35      GUM_ADDRESS (_gum_function_context_begin_invocation), 4,
36      GUM_ARG_REGISTER, ARM64_REG_X17,
37      GUM_ARG_REGISTER, ARM64_REG_X1,
38      GUM_ARG_REGISTER, ARM64_REG_X2,
39      GUM_ARG_REGISTER, ARM64_REG_X3);
40
41// 후킹용 함수 에필로그 작성.
42// onEnter 리스너 실행 후 프롤로그에서 저장했던 레지스터 상태나 스택들을 복원한다.
43  gum_emit_epilog (aw);
44}

  1gboolean
  2_gum_function_context_begin_invocation (GumFunctionContext * function_ctx,
  3                                        GumCpuContext * cpu_context,
  4                                        gpointer * caller_ret_addr,
  5                                        gpointer * next_hop) {
  6// 1. 재귀나 중첩호출로 인해 같은 인터셉터가 실행되지 않도록 가드
  7  if (gum_tls_key_get_value (gum_interceptor_guard_key) == interceptor)
  8  {
  9// next_hop을 org함수의 트램폴린으로 세팅함.
 10// onEnter 리스너를 한 스레드에서 중첩 호출하지 않도록 가드한것
 11    *next_hop = function_ctx->on_invoke_trampoline;
 12    goto bypass;
 13  }
 14  gum_tls_key_set_value (gum_interceptor_guard_key, interceptor);
 15
 16// 2. 콜스택을 확인해서 가장 위에있는 함수가 replace 함수인 경우 트램폴린 세팅 후 bypass
 17// replace 함수가 호출된 상태에서 재귀적으로 호출되는 것을 방지
 18  interceptor_ctx = get_interceptor_thread_context ();
 19  stack = interceptor_ctx->stack;
 20
 21  stack_entry = gum_invocation_stack_peek_top (stack);
 22  if (stack_entry != NULL &&
 23      stack_entry->calling_replacement &&
 24      gum_strip_code_pointer (GUM_FUNCPTR_TO_POINTER (
 25          stack_entry->invocation_context.function)) ==
 26          function_ctx->function_address)
 27  {
 28    gum_tls_key_set_value (gum_interceptor_guard_key, NULL);
 29    *next_hop = function_ctx->on_invoke_trampoline;
 30    goto bypass;
 31  }
 32
 33// 특정 선택된 스레드만 리스너를 호출하거나 ignore_level 설정에 따라 리스너를 호출하도록 구현할 수 있다.
 34  if (interceptor->selected_thread_id != 0)
 35  {
 36    invoke_listeners =
 37        gum_process_get_current_thread_id () == interceptor->selected_thread_id;
 38  }
 39
 40  if (invoke_listeners)
 41  {
 42    invoke_listeners = (interceptor_ctx->ignore_level <= 0);
 43  }
 44
 45// onLeave 시점에 작업이 필요한지에 대한 bool 값
 46// Interceptor에서 replace(함수대체)를 사용했거나, onLeave가 있는 경우 세팅.
 47  will_trap_on_leave = function_ctx->replacement_function != NULL ||
 48      (invoke_listeners && function_ctx->has_on_leave_listener);
 49
 50  if (will_trap_on_leave)
 51  {
 52// 지금은 call로 _gum_function_context_begin_invocation 함수에 들어왔는데,
 53// onLeave나 replace를 사용하면 원래 ret_addr로 frida에서 리턴해줘야 하기 때문에 X2(lr)를 푸시한다.
 54    stack_entry = gum_invocation_stack_push (stack, function_ctx,
 55        *caller_ret_addr);
 56    invocation_ctx = &stack_entry->invocation_context;
 57  }
 58  else if (invoke_listeners)
 59  {
 60// onEnter만 있는 경우인데, onEnter 이후에 원본 함수를 호출해야 하기 때문에 원본함수 주소를 푸시한다.
 61    stack_entry = gum_invocation_stack_push (stack, function_ctx,
 62        function_ctx->function_address);
 63    invocation_ctx = &stack_entry->invocation_context;
 64  }
 65
 66// 프리다는 여러개의 리스너를 등록할 수 있는데 (onEnter만 여러개 등록할수도 있음)
 67// 먼저등록된 onEnter부터 순차적으로 호출되고 나중에 원본함수를 호출한다.
 68  if (invoke_listeners)
 69  {
 70    listener_entries =
 71        (GPtrArray *) g_atomic_pointer_get (&function_ctx->listener_entries);
 72    for (i = 0; i != listener_entries->len; i++) {
 73      if (listener_entry->listener_interface->on_enter != NULL)
 74      {
 75        listener_entry->listener_interface->on_enter (
 76            listener_entry->listener_instance, invocation_ctx);
 77      }
 78    }
 79  }
 80
 81// 위에서 세팅한 주소 pop
 82  if (!will_trap_on_leave && invoke_listeners)
 83  {
 84    gum_invocation_stack_pop (interceptor_ctx->stack);
 85  }
 86
 87  if (will_trap_on_leave)
 88  {
 89// org함수 호출 후 onLeave 트램폴린으로 이동할 수 있도록 세팅
 90    *caller_ret_addr = function_ctx->on_leave_trampoline;
 91  }
 92
 93// 다음 함수 지정하는건데, replace인 경우 대체함수로 이동,
 94// 그게 아니라면 org함수를 가리키는 트램폴린을 지정
 95  if (function_ctx->replacement_function != NULL)
 96  {
 97    stack_entry->calling_replacement = TRUE;
 98    stack_entry->cpu_context = *cpu_context;
 99    stack_entry->original_system_error = system_error;
100    invocation_ctx->cpu_context = &stack_entry->cpu_context;
101    invocation_ctx->backend = &interceptor_ctx->replacement_backend;
102    invocation_ctx->backend->data = function_ctx->replacement_data;
103
104    *next_hop = function_ctx->replacement_function;
105  }
106  else
107  {
108    *next_hop = function_ctx->on_invoke_trampoline;
109  }
110}

 1static void
 2gum_emit_leave_thunk (GumArm64Writer * aw)
 3{
 4  gum_emit_prolog (aw);
 5
 6  gum_arm64_writer_put_add_reg_reg_imm (aw, ARM64_REG_X1, ARM64_REG_SP,
 7      GUM_FRAME_OFFSET_CPU_CONTEXT);
 8  gum_arm64_writer_put_add_reg_reg_imm (aw, ARM64_REG_X2, ARM64_REG_SP,
 9      GUM_FRAME_OFFSET_NEXT_HOP);
10
11  gum_arm64_writer_put_call_address_with_arguments (aw,
12      GUM_ADDRESS (_gum_function_context_end_invocation), 3,
13      GUM_ARG_REGISTER, ARM64_REG_X17,
14      GUM_ARG_REGISTER, ARM64_REG_X1,
15      GUM_ARG_REGISTER, ARM64_REG_X2);
16
17  gum_emit_epilog (aw);
18}

 1void
 2_gum_function_context_end_invocation (GumFunctionContext * function_ctx,
 3                                      GumCpuContext * cpu_context,
 4                                      gpointer * next_hop)
 5{
 6// onLeave가 호출되면서도 TLS 가드를 세팅해서 onEnter 부터 못들어오도록 막는다.
 7  gum_tls_key_set_value (gum_interceptor_guard_key, function_ctx->interceptor);
 8
 9// next_hop에 원본 함수의 리턴주소(원본함수 호출자)를 세팅한다.
10  interceptor_ctx = get_interceptor_thread_context ();
11  stack_entry = gum_invocation_stack_peek_top (interceptor_ctx->stack);
12  *next_hop = gum_sign_code_pointer (stack_entry->caller_ret_addr);
13
14  invocation_ctx->backend = &interceptor_ctx->listener_backend;
15
16  gum_function_context_fixup_cpu_context (function_ctx, cpu_context);
17
18// onLeave 리스너 호출
19  listener_entries =
20      (GPtrArray *) g_atomic_pointer_get (&function_ctx->listener_entries);
21  for (i = 0; i != listener_entries->len; i++)
22  {
23    listener_entry = g_ptr_array_index (listener_entries, i);
24
25    gum_invocation_listener_on_leave (listener_entry->listener_instance,
26        invocation_ctx);
27  }
28
29  gum_thread_set_system_error (invocation_ctx->system_error);
30  gum_invocation_stack_pop (interceptor_ctx->stack);
31  gum_tls_key_set_value (gum_interceptor_guard_key, NULL);
32  g_atomic_int_dec_and_test (&function_ctx->trampoline_usage_counter);
33}

  1gboolean
  2_gum_interceptor_backend_create_trampoline (GumInterceptorBackend * self,
  3                                            GumFunctionContext * ctx)
  4{
  5// 1. deflector가 필요한지 찾고 need_deflector 값을 세팅
  6// 거리에 따라 필요한 점프명령 크기(4~16 바이트)만큼 안전하게 옮길 수 있는지 체크 한다.
  7// 코드 분석 참고
  8  if (!gum_interceptor_backend_prepare_trampoline (self, ctx, &need_deflector))
  9    return FALSE;
 10
 11// 트램펄린 코드를 작성할 위치로 aw 초기화
 12  gum_arm64_writer_reset (aw, ctx->trampoline_slice->data);
 13
 14  if (ctx->type == GUM_INTERCEPTOR_TYPE_FAST)
 15  {
 16    deflector_target = ctx->replacement_function;
 17  }
 18  else
 19  {
 20// on_enter_trampoline 을 현재 writer위치로 설정해서 onEnter 트램폴린 작성 시작
 21    ctx->on_enter_trampoline =
 22        gum_sign_code_pointer (gum_arm64_writer_cur (aw));
 23    deflector_target = ctx->on_enter_trampoline;
 24  }
 25
 26// 2. 디플렉터가 필요한 경우 deflector 생성 후 ctx->trampoline_deflector 에 저장
 27  if (need_deflector)
 28  {
 29    ...
 30    dedicated = data->redirect_code_size == 4;
 31    ctx->trampoline_deflector = gum_code_allocator_alloc_deflector (
 32        self->allocator, &caller, return_address, deflector_target, dedicated);
 33    if (ctx->trampoline_deflector == NULL)
 34    {
 35      gum_code_slice_unref (ctx->trampoline_slice);
 36      ctx->trampoline_slice = NULL;
 37      return FALSE;
 38    }
 39// gum_insert_deflector 이 함수에서 push x0, lr 을 하고 dedicated_target을 호출하거나 dispatcher->thunk를 호출한다
 40// dispatcher->thunk 를 lookup 함수때문에 호출하면 x0과 lr이 변경될 수 있어서 복원하는 코드를 추가한다.
 41    gum_arm64_writer_put_pop_reg_reg (aw, ARM64_REG_X0, ARM64_REG_LR);
 42  }
 43
 44// onEnter, onLeave 트램폴린 연속으로 작성
 45// X17에 ctx 정보들을 넣고 X16에 리스너 thunk 주소를 담아 점프하는 코드이다.
 46  if (ctx->type != GUM_INTERCEPTOR_TYPE_FAST)
 47  {
 48    gum_arm64_writer_put_ldr_reg_address (aw, ARM64_REG_X17, GUM_ADDRESS (ctx));
 49    gum_arm64_writer_put_ldr_reg_address (aw, ARM64_REG_X16,
 50        GUM_ADDRESS (gum_sign_code_pointer (self->enter_thunk)));
 51    gum_arm64_writer_put_br_reg (aw, ARM64_REG_X16);
 52
 53    ctx->on_leave_trampoline = gum_arm64_writer_cur (aw);
 54
 55    gum_arm64_writer_put_ldr_reg_address (aw, ARM64_REG_X17, GUM_ADDRESS (ctx));
 56    gum_arm64_writer_put_ldr_reg_address (aw, ARM64_REG_X16,
 57        GUM_ADDRESS (gum_sign_code_pointer (self->leave_thunk)));
 58    gum_arm64_writer_put_br_reg (aw, ARM64_REG_X16);
 59
 60    gum_arm64_writer_flush (aw);
 61    ...
 62  }
 63// 타겟 함수 본체를 호출하기 위한 invoke 트램폴린 작성 시작
 64  ctx->on_invoke_trampoline = gum_sign_code_pointer (gum_arm64_writer_cur (aw));
 65
 66// 원본 함수의 명령어를 파싱한다.
 67  gum_arm64_relocator_reset (ar, function_address, aw);
 68  signature = g_string_sized_new (16);
 69  do
 70  {
 71    const cs_insn * insn;
 72
 73    reloc_bytes = gum_arm64_relocator_read_one (ar, &insn);
 74    g_assert (reloc_bytes != 0);
 75
 76    if (signature->len != 0)
 77      g_string_append_c (signature, ';');
 78    g_string_append (signature, insn->mnemonic);
 79  }
 80  while (reloc_bytes < data->redirect_code_size);
 81
 82// LR을 재작성 해야하는 상황인지 확인
 83// dlopen() 등 호출자 주소에 따라 다른 동작 수행하는 로직을 사용하는 경우
 84// LR을 변경했을 때 문제가 발생할 수 있기 때문에 예외처리
 85  is_eligible_for_lr_rewriting = strcmp (signature->str, "mov;b") == 0 ||
 86      g_str_has_prefix (signature->str, "stp;mov;mov;bl");
 87
 88  if (is_eligible_for_lr_rewriting)
 89  {
 90    ...
 91    if (insn->id == ARM64_INS_MOV &&
 92        insn->detail->arm64.operands[1].reg == ARM64_REG_LR)
 93      // LR 사용 시 호출자 주소를 대체하는 로직
 94    else
 95      gum_arm64_relocator_write_one (ar);
 96  }
 97  else
 98    gum_arm64_relocator_write_all (ar);
 99
100// 원래 함수(복사된 코드 이후 주소)로 점프하는 invoke_trampoline의 마지막 코드 작성
101  if (!ar->eoi)
102  {
103    GumAddress resume_at =
104        gum_sign_code_address (GUM_ADDRESS (function_address) + reloc_bytes);
105    gum_arm64_writer_put_ldr_reg_address (aw, data->scratch_reg, resume_at);
106    gum_arm64_writer_put_br_reg (aw, data->scratch_reg);
107  }
108// 후킹 코드가 activate 되기 전이라 function_address는 아직 변조가 일어나지 않았다.
109// overritten_prologue에 원본 함수의 덮어써질 코드 바이트를 저장해둔다.
110  ctx->overwritten_prologue_len = reloc_bytes;
111  gum_memcpy (ctx->overwritten_prologue, function_address, reloc_bytes);
112
113  return TRUE;
114}

 1static gboolean
 2gum_interceptor_backend_prepare_trampoline (GumInterceptorBackend * self,
 3                                            GumFunctionContext * ctx,
 4                                            gboolean * need_deflector)
 5{
 6  GumArm64FunctionContextData * data = GUM_FCDATA (ctx);
 7  gpointer function_address = ctx->function_address;
 8  guint redirect_limit;
 9
10  *need_deflector = FALSE;
11// 16바이트 크기만큼 relocate할 수 있는지 체크.
12// 인자로 전달한 redirect_limit에 몇바이트까지 안전하게 재배치가 가능한지 저장해준다.
13// 훅을 걸때 이 코드들이 invoke 트램폴린으로 이동돼야 하기 때문에 이동 후에도 정상적으로 동작 가능한지를 체크한다.
14//    1. 명령을 파싱해서 bl, blr, svc 같은 옮기기 까다로운 명령어 없이 n byte를 충족할 수 있는지 확인
15//       - SVC : 시스템 콜 명령을 재배치하다가 잘못된 주소에서 실행하면 문맥이 깨져 예외가 발생할 수 있다.
16//       - BL, BLR : 이 명령 실행 전에 LR을 저장하는데 다음 명령주소를 저장하게되니 재배치된 주소를 가리켜 문제가 발생한다.
17//    2. 함수를 전부 분기명령까지 재귀적으로 확인해서 패치할 영역으로 다시 돌아오는지 확인
18//    3. 재배치한 코드에서 x16 or x17 레지스터를 사용하고 있는지 확인
19  if (gum_arm64_relocator_can_relocate (function_address, 16,
20      GUM_SCENARIO_ONLINE, &redirect_limit, &data->scratch_reg))
21  {
22    data->redirect_code_size = 16;
23    ctx->trampoline_slice = gum_code_allocator_alloc_slice (self->allocator);
24  }
25  else
26  {
27    GumAddressSpec spec;
28    gsize alignment;
29
30// 재배치 가능한 코드 사이즈에 따라 B로 패치할지, ADRP로 패치할지 결정된다.
31// 그리고 그 명령에 따라 max_distance가 결정되며, 이 값이 아래에서 near의 기준이 된다.
32// 현재 함수 주소로 바로 점프할 수 없다면 deflector를 사용하게 된다.
33    if (redirect_limit >= 8)
34    {
35      data->redirect_code_size = 8;
36
37      spec.near_address = GSIZE_TO_POINTER (
38          GPOINTER_TO_SIZE (function_address) &
39          ~((gsize) (GUM_ARM64_LOGICAL_PAGE_SIZE - 1)));
40      spec.max_distance = GUM_ARM64_ADRP_MAX_DISTANCE;
41      alignment = GUM_ARM64_LOGICAL_PAGE_SIZE;
42    }
43    else if (redirect_limit >= 4)
44    {
45      data->redirect_code_size = 4;
46
47      spec.near_address = function_address;
48      spec.max_distance = GUM_ARM64_B_MAX_DISTANCE;
49      alignment = 0;
50    }
51    else
52    {
53      return FALSE;
54    }
55
56// 특정 주소 근처(위에서 지정한 max_distance의 범위 안)에서 할당 가능한 메모리가 있는지 할당 시도
57    ctx->trampoline_slice = gum_code_allocator_try_alloc_slice_near (
58        self->allocator, &spec, alignment);
59    if (ctx->trampoline_slice == NULL)
60    {
61// 근처에 할당 가능한 메모리가 없다면, 그냥 가능한대로 할당하고 need_deflector 를 TRUE로 설정
62      ctx->trampoline_slice = gum_code_allocator_alloc_slice (self->allocator);
63      *need_deflector = TRUE;
64    }
65  }
66
67  if (data->scratch_reg == ARM64_REG_INVALID)
68    goto no_scratch_reg;
69
70  return TRUE;
71
72no_scratch_reg:
73  {
74    gum_code_slice_unref (ctx->trampoline_slice);
75    ctx->trampoline_slice = NULL;
76    return FALSE;
77  }
78}

  1gboolean
  2gum_arm64_relocator_can_relocate (gpointer address,
  3                                  guint min_bytes,
  4                                  GumRelocationScenario scenario,
  5                                  guint * maximum,
  6                                  arm64_reg * available_scratch_reg)
  7{
  8// 1. 타겟함수의 명령어를 한개씩 파싱해서 bl, blr, svc를 만나지 않고 min_bytes가 넘는게 가능한지 체크한다
  9  gum_arm64_relocator_init (&rl, address, &cw);
 10  do
 11  {
 12    const cs_insn * insn;
 13// 만약 b(일부), br, ret 같은 명령을 만나서 함수가 끝나면 rl.eoi가 true로 세팅된다.
 14    reloc_bytes = gum_arm64_relocator_read_one (&rl, &insn);
 15    switch (insn->id)
 16    {
 17      case ARM64_INS_BL:
 18      case ARM64_INS_BLR:
 19      case ARM64_INS_SVC:
 20        safe_to_relocate_further = FALSE;
 21        break;
 22      default:
 23        safe_to_relocate_further = TRUE;
 24        break;
 25    }
 26  }
 27  while (reloc_bytes < min_bytes);
 28
 29// 2. 만약 계속 읽을 명령어가 있는 경우 capstone 디스어셈블러를 사용해서 2차 분석.
 30// 2차 분석의 이유는 이후 코드에서도 수정된 16byte 안으로 다시 점프될 수 있기 때문에 체크한다.
 31// b, br, ret은 명령 실행 이후 다시 돌아오는 경우가 거의 없기 때문에 eoi로 예외처리된 것이다.
 32  if (!rl.eoi)
 33  {
 34    csh capstone;
 35// 체크된 주소
 36    checked_targets = g_hash_table_new (NULL, NULL);
 37// 체크할 주소
 38    targets_to_check = g_hash_table_new (NULL, NULL);
 39
 40    do {
 41// 현재 주소를 체크된 주소로 넣고 다시 만나면 체크하지 않는다.
 42      g_hash_table_add (checked_targets, (gpointer) current_code);
 43      gum_ensure_code_readable (current_code, current_code_size);
 44
 45// capstone 디스어셈블러로 현재 코드를 순차적으로 접근하고,
 46// 다시 초기 코드로 돌아갈 수 있는 분기를 만난 경우 targets_to_check 배열에 저장해서
 47// 더이상 분석할 코드가 없을때까지 재분석한다.
 48      while (carry_on && cs_disasm_iter (capstone, &current_code,
 49          &current_code_size, &current_address, insn)) {
 50        cs_arm64 * d = &insn->detail->arm64;
 51        switch (insn->id)
 52        {
 53          case ARM64_INS_B:
 54          case ARM64_INS_CBZ:
 55          case ARM64_INS_CBNZ:
 56              g_hash_table_add (targets_to_check, target);
 57              ...
 58        }
 59      }
 60    } while (current_code != NULL);
 61
 62// 체크된 타겟들을 전부 확인해서 target과 address의 주소 차이가 0~16byte 사이인지 체크한다.
 63// 그 사이라면 n을 재설정 한다. 결국 가장 작은 offset으로 n을 설정하는 것이다.
 64    g_hash_table_iter_init (&iter, checked_targets);
 65    while (g_hash_table_iter_next (&iter, &target, NULL))
 66    {
 67      gssize offset = (gssize) target - (gssize) address;
 68      if (offset > 0 && offset < (gssize) n)
 69      {
 70        n = offset;
 71        if (n == 4)
 72          break;
 73      }
 74    }
 75  }
 76
 77// 3. 재배치할 명령어에서 x16 또는 x17 레지스터를 사용하고 있는지 체크한다.
 78// 나중에 on_enter_trampoline으로 점프할때 사용하기 위해서이다.
 79  if (available_scratch_reg != NULL)
 80  {
 81    gboolean x16_used = FALSE, x17_used = FALSE;
 82
 83    for (insn_index = 0; insn_index != n / 4; insn_index++)
 84    {
 85      const cs_insn * insn = rl.input_insns[insn_index];
 86      const cs_arm64 * info = &insn->detail->arm64;
 87      uint8_t op_index;
 88
 89      for (op_index = 0; op_index != info->op_count; op_index++)
 90      {
 91        const cs_arm64_op * op = &info->operands[op_index];
 92
 93        if (op->type == ARM64_OP_REG)
 94        {
 95          x16_used |= op->reg == ARM64_REG_X16;
 96          x17_used |= op->reg == ARM64_REG_X17;
 97        }
 98      }
 99    }
100// 사용하지 않는 레지스터를 할당해준다.
101    if (!x16_used)
102      *available_scratch_reg = ARM64_REG_X16;
103    else if (!x17_used)
104      *available_scratch_reg = ARM64_REG_X17;
105    else
106      *available_scratch_reg = ARM64_REG_INVALID;
107  }
108}

 1GumCodeDeflector *
 2gum_code_allocator_alloc_deflector (GumCodeAllocator * self,
 3                                    const GumAddressSpec * caller,
 4                                    gpointer return_address,
 5                                    gpointer target,
 6                                    gboolean dedicated)
 7{
 8  GumCodeDeflectorDispatcher * dispatcher = NULL;
 9  GSList * cur;
10  GumCodeDeflectorImpl * impl;
11  GumCodeDeflector * deflector;
12
13  if (!dedicated)
14  {
15// 1. max_distance보다 작은 거리안에 있는 디스패처가 있다면 재사용한다.
16    for (cur = self->dispatchers; cur != NULL; cur = cur->next)
17    {
18      GumCodeDeflectorDispatcher * d = cur->data;
19      gsize distance;
20
21      distance = ABS ((gssize) GPOINTER_TO_SIZE (d->address) -
22          (gssize) caller->near_address);
23      if (distance <= caller->max_distance)
24      {
25        dispatcher = d;
26        break;
27      }
28    }
29  }
30
31  if (dispatcher == NULL)
32  {
33// 2. 없으면 디스패처 생성
34// iOS나 32bit 안드로이드에서만 생성되며, 그외의 경우 NULL이 리턴된다.
35// TODO: 왜 이렇게 구현됐는지 이해가 안됨. arm64가 아직 구현이 안된것으로도 판단됨..
36    dispatcher = gum_code_deflector_dispatcher_new (caller, return_address,
37        dedicated ? target : NULL);
38    if (dispatcher == NULL)
39      return NULL;
40    self->dispatchers = g_slist_prepend (self->dispatchers, dispatcher);
41  }
42
43// 3. deflector를 생성 후 초기화한 다음 dispatcher의 호출자 리스트에 등록한다.
44// deflector에 target과 return_address를 담고, callers 에 추가한다.
45// 나중에 dispatcher->thunk 에서 gum_code_deflector_dispatcher_lookup 함수가 target을 x0에 리턴한 뒤 호출한다.
46// 이 target은 on_enter_trampoline 또는 replacement_function 이 된다.
47  impl = g_slice_new (GumCodeDeflectorImpl);
48
49  deflector = &impl->parent;
50  deflector->return_address = return_address;
51  deflector->target = target;
52  deflector->trampoline = dispatcher->trampoline;
53  deflector->ref_count = 1;
54
55  impl->allocator = self;
56
57  dispatcher->callers = g_slist_prepend (dispatcher->callers, deflector);
58
59  return deflector;
60}

 1static GumCodeDeflectorDispatcher *
 2gum_code_deflector_dispatcher_new (const GumAddressSpec * caller,
 3                                   gpointer return_address,
 4                                   gpointer dedicated_target)
 5{
 6#if defined (HAVE_DARWIN) || (defined (HAVE_ELF) && GLIB_SIZEOF_VOID_P == 4)
 7  GumCodeDeflectorDispatcher * dispatcher;
 8  GumProbeRangeForCodeCaveContext probe_ctx;
 9  GumInsertDeflectorContext insert_ctx;
10
11  probe_ctx.caller = caller;
12
13  probe_ctx.cave.base_address = 0;
14  probe_ctx.cave.size = 0;
15// 프로세스에 로드된 모듈(라이브러리, 실행파일 등)을 열거한 후 콜백함수를 호출한다.
16// gum_probe_module_for_code_cave 는 각 모듈에서 빈 메모리(코드케이브) 영역을 탐색하는 함수이다.
17// 현재 코드와 max_distance 보다 짧은 거리에 있는것을 찾아준다.
18  gum_process_enumerate_modules (gum_probe_module_for_code_cave, &probe_ctx);
19  if (probe_ctx.cave.base_address == 0)
20    return NULL;
21
22  dispatcher = g_slice_new0 (GumCodeDeflectorDispatcher);
23// cave의 base_address를 dispatcher->address로 설정한다.
24  dispatcher->address = GSIZE_TO_POINTER (probe_ctx.cave.base_address);
25// 혹시몰라 deflector를 제거할때 복원하기 위해 original_data를 저장해둔다.
26  dispatcher->original_data = g_memdup (dispatcher->address,
27      probe_ctx.cave.size);
28  dispatcher->original_size = probe_ctx.cave.size;
29
30// 전용 디스패처를 사용하는 경우(변경가능한 코드가 4byte인 경우) 별도의 트램폴린을 생성하지 않음
31  if (dedicated_target == NULL)
32  {
33    gsize thunk_size;
34    GumMemoryRange range;
35
36    thunk_size = gum_query_page_size ();
37
38    dispatcher->thunk =
39        gum_memory_allocate (NULL, thunk_size, thunk_size, GUM_PAGE_RW);
40    dispatcher->thunk_size = thunk_size;
41// 1. dispatcher의 트램폴린 코드를 작성한다.
42// 메모리에 레지스터를 푸시하고 gum_code_deflector_dispatcher_lookup -> br X0 순서로 호출하는 코드를 작성한다.
43// dispatcher_lookup 함수는 함수의 호출자를 찾아주는 함수이다.
44    gum_memory_patch_code (dispatcher->thunk, GUM_MAX_CODE_DEFLECTOR_THUNK_SIZE,
45        (GumMemoryPatchApplyFunc) gum_write_thunk, dispatcher);
46
47    range.base_address = GUM_ADDRESS (dispatcher->thunk);
48    range.size = thunk_size;
49    gum_cloak_add_range (&range);
50  }
51
52  insert_ctx.pc = GUM_ADDRESS (dispatcher->address);
53  insert_ctx.max_size = dispatcher->original_size;
54  insert_ctx.return_address = return_address;
55  insert_ctx.dedicated_target = dedicated_target;
56
57  insert_ctx.dispatcher = dispatcher;
58// 2. 위에서 찾은 code cave에 deflector 코드를 작성해주는 함수이다.
59// dedicated_target이 있다면 그쪽으로 점프하고, 없다면 dispatcher로 점프한다.
60// 그러니까 후킹타겟함수 호출 -> deflector -> dispatcher.thunk -> on_enter_trampoline 또는 replacement_function 형식이다.
61  gum_memory_patch_code (dispatcher->address, dispatcher->original_size,
62      (GumMemoryPatchApplyFunc) gum_insert_deflector, &insert_ctx);
63
64  return dispatcher;
65#else
66  (void) gum_insert_deflector;
67  (void) gum_write_thunk;
68  (void) gum_probe_module_for_code_cave;
69
70  return NULL;
71#endif
72}

 1static void
 2gum_write_thunk (gpointer thunk,
 3                 GumCodeDeflectorDispatcher * dispatcher)
 4{
 5  GumArm64Writer aw;
 6
 7  gum_arm64_writer_init (&aw, thunk);
 8  aw.pc = GUM_ADDRESS (dispatcher->thunk);
 9
10  /* push {q0-q7} */
11  gum_arm64_writer_put_instruction (&aw, 0xadbf1fe6);
12  gum_arm64_writer_put_instruction (&aw, 0xadbf17e4);
13  gum_arm64_writer_put_instruction (&aw, 0xadbf0fe2);
14  gum_arm64_writer_put_instruction (&aw, 0xadbf07e0);
15
16  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X17, ARM64_REG_X18);
17  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X15, ARM64_REG_X16);
18  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X13, ARM64_REG_X14);
19  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X11, ARM64_REG_X12);
20  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X9, ARM64_REG_X10);
21  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X7, ARM64_REG_X8);
22  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X5, ARM64_REG_X6);
23  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X3, ARM64_REG_X4);
24  gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X1, ARM64_REG_X2);
25
26// 호출 정보를 기반으로 실행 흐름의 타겟 주소를 결정하는 역할을 한다.
27// lr 레지스터 기반으로 호출자 목록에서 누가 호출했는지 확인한다.
28  gum_arm64_writer_put_call_address_with_arguments (&aw,
29      GUM_ADDRESS (gum_code_deflector_dispatcher_lookup), 2,
30      GUM_ARG_ADDRESS, GUM_ADDRESS (dispatcher),
31      GUM_ARG_REGISTER, ARM64_REG_LR);
32
33  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X1, ARM64_REG_X2);
34  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X3, ARM64_REG_X4);
35  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X5, ARM64_REG_X6);
36  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X7, ARM64_REG_X8);
37  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X9, ARM64_REG_X10);
38  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X11, ARM64_REG_X12);
39  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X13, ARM64_REG_X14);
40  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X15, ARM64_REG_X16);
41  gum_arm64_writer_put_pop_reg_reg (&aw, ARM64_REG_X17, ARM64_REG_X18);
42
43  /* pop {q0-q7} */
44  gum_arm64_writer_put_instruction (&aw, 0xacc107e0);
45  gum_arm64_writer_put_instruction (&aw, 0xacc10fe2);
46  gum_arm64_writer_put_instruction (&aw, 0xacc117e4);
47  gum_arm64_writer_put_instruction (&aw, 0xacc11fe6);
48// 그리고 그 호출해준 녀석으로 다시 점프하는 코드
49  gum_arm64_writer_put_br_reg (&aw, ARM64_REG_X0);
50  gum_arm64_writer_clear (&aw);
51}

 1static void
 2gum_insert_deflector (gpointer cave,
 3                      GumInsertDeflectorContext * ctx)
 4{
 5
 6  GumCodeDeflectorDispatcher * dispatcher = ctx->dispatcher;
 7  GumArm64Writer aw;
 8
 9  gum_arm64_writer_init (&aw, cave);
10  aw.pc = ctx->pc;
11
12  if (ctx->dedicated_target != NULL)
13  {
14// 만약 4byte로 deflector를 구현해야 하는 경우 이쪽 로직을 탐
15// dedicated_target(on_enter_trampoline 혹은 replacement_function) 로 점프하는 코드를 작성
16    gum_arm64_writer_put_push_reg_reg (&aw, ARM64_REG_X0, ARM64_REG_LR);
17    gum_arm64_writer_put_ldr_reg_address (&aw, ARM64_REG_X0,
18        GUM_ADDRESS (ctx->dedicated_target));
19    gum_arm64_writer_put_br_reg (&aw, ARM64_REG_X0);
20  }
21  else
22  {
23// 디스패처를 사용하는 경우 dispatcher의 thunk로 점프하는 코드를 작성
24// deflector -> dispatcher.thunk -> gum_code_deflector_dispatcher_lookup -> br on_enter_trampoline 또는 replacement_function
25    gum_arm64_writer_put_ldr_reg_address (&aw, ARM64_REG_X0,
26        GUM_ADDRESS (dispatcher->thunk));
27    gum_arm64_writer_put_br_reg (&aw, ARM64_REG_X0);
28  }
29
30  gum_arm64_writer_flush (&aw);
31  g_assert (gum_arm64_writer_offset (&aw) <= ctx->max_size);
32  gum_arm64_writer_clear (&aw);
33
34  dispatcher->trampoline = GSIZE_TO_POINTER (ctx->pc);
35}

 1void
 2_gum_interceptor_backend_activate_trampoline (GumInterceptorBackend * self,
 3                                              GumFunctionContext * ctx,
 4                                              gpointer prologue)
 5{
 6  GumArm64Writer * aw = &self->writer;
 7  GumArm64FunctionContextData * data = GUM_FCDATA (ctx);
 8  GumAddress on_enter;
 9
10// 트램펄린 진입점을 결정한다.
11// 보통 replace 방식으로 했을때 TYPE_FAST가 설정된다.
12  if (ctx->type == GUM_INTERCEPTOR_TYPE_FAST)
13    on_enter = GUM_ADDRESS (ctx->replacement_function);
14  else
15    on_enter = GUM_ADDRESS (ctx->on_enter_trampoline);
16
17// writer를 트램펄린을 작성할 위치(타겟함수)로 초기화한다.
18  gum_arm64_writer_reset (aw, prologue);
19  aw->pc = GUM_ADDRESS (ctx->function_address);
20
21// 타겟 함수에 트램폴린으로 점프하는 코드를 작성한다.
22// 후킹 코드에서 디플렉터를 사용하는 경우 deflector로 점프한다.
23// trampoline_deflector->trampoline == dispatcher->trampoline == code_cave
24  if (ctx->trampoline_deflector != NULL)
25  {
26    if (data->redirect_code_size == 8)
27    {
28      gum_arm64_writer_put_push_reg_reg (aw, ARM64_REG_X0, ARM64_REG_LR);
29      gum_arm64_writer_put_bl_imm (aw,
30          GUM_ADDRESS (ctx->trampoline_deflector->trampoline));
31    }
32    else
33    {
34      g_assert (data->redirect_code_size == 4);
35      gum_arm64_writer_put_b_imm (aw,
36          GUM_ADDRESS (ctx->trampoline_deflector->trampoline));
37    }
38  }
39  else
40  {
41// 디플렉터가 없는 경우. 직접 on_enter로 점프한다.
42// on_enter_trampoline 또는 replacement_function
43    switch (data->redirect_code_size)
44    {
45// 점프 거리에 따라서 사용해야되는 명령어가 다르다.
46// 점프 옵코드까지 포함한 사이즈가 4인경우, 8인경우(최대 4gb 점프가능), 16인경우(그이상)
47      case 4:
48        gum_arm64_writer_put_b_imm (aw, on_enter);
49        break;
50      case 8:
51        gum_arm64_writer_put_adrp_reg_address (aw, data->scratch_reg, on_enter);
52        gum_arm64_writer_put_br_reg_no_auth (aw, data->scratch_reg);
53        break;
54      case 16:
55        gum_arm64_writer_put_ldr_reg_address (aw, data->scratch_reg, on_enter);
56        gum_arm64_writer_put_br_reg (aw, data->scratch_reg);
57        break;
58      default:
59        g_assert_not_reached ();
60    }
61  }
62
63  gum_arm64_writer_flush (aw);
64  g_assert (gum_arm64_writer_offset (aw) <= data->redirect_code_size);
65}

1.text:0000000005BF8304                 LDUR            X0, [X29,#var_60]
2.text:0000000005BF8308                 LDR             X8, [X0,#8]
3.text:0000000005BF830C ;   try {
4.text:0000000005BF830C                 BLR             X8

1[Pixel 6a::com.tencent.wework ]-> Function address: 0x73a5248c80
2x0: 0x74c773a4f0, x29: 0x73d55bb2a0, sp: 0x73d55bb160
3             0  1  2  3  4  5  6  7  8  9  A  B  C  D  E  F  0123456789ABCDEF
473d55bb240  f0 a4 73 c7 74 00 00 00                          ..s.t...
5             0  1  2  3  4  5  6  7  8  9  A  B  C  D  E  F  0123456789ABCDEF
673d55bb100  00 00 00 00 00 00 00 00                          ........
